一般圆管带式输送机管状段是由多个托辊把橡胶输送带围成管状来实现物料传送的，托辊及其支架在每台圆管皮带机设备上用得很多，少则上几百个，多到上千个甚至更多，因此所此套部件设计的合理性、经济性就显得尤为重要，常用的管状段托辊支架是一个整体结构，加工精度高，用料也很多，它们之间的连接多是通过螺栓或用卡板，安装和更换比较麻烦，特别是内螺纹和螺栓进行连接时，很容易将螺栓拧偏，造成返工甚至报废，影响劳动效率，并会增加更大的作业成本；

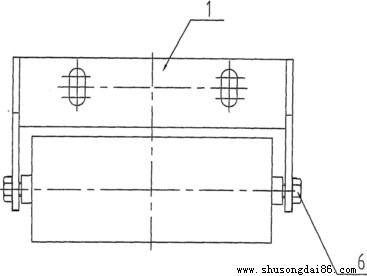

    为了解决业内中的上述问题，河北坤硕重型输送带厂家开发出一种加工精度低、用料少、安装和更换方便的圆管输送带设备中托辊及其支架的连接结构，托辊的轴端直接加工成扁平状，并在其上钻孔，其支架采用两组分体的形式，对称设置在辊子的左右两侧,由侧架和顶架构成呈倒置L型的结构，其侧架分别套装在托辊的两头轴端，侧架外侧的辊轴端各安装了圆形橡胶材质的一个或多个双耳止动垫圈，垫圈外侧辊端的孔上插入了开口销，支架的顶架与辊子的安装板相连接；

    工作实现原理：由于圆管带式输送机管状段是由多个托辊把橡胶皮带从平状卷为圆管状,皮带托辊及其支架的目的是起支撑作用，只要在辊子的两端能将其支撑起来，满足刚度要求，辊轴两端卡在输送机的两个支架上，可防止托辊脱落，再通过开口销固定，防止托辊轴的端头从皮带机支架的内侧脱落；

    结构突出效果：河北保定坤硕托辊制造公司的以上结构仅在辊子两端设置了两个小支架,节省材料，辊轴端不再加工成外螺纹或内螺纹，而是直接加工成扁平状并在其上钻孔，并采用开口销的方式连接，加工更加快捷，而且安装更换更为方便，虽然每个托辊支架本身用料就比较少，是一个小零件，但每条圆管橡胶输送带设备上托辊与支架的数量少则几百个，多则几千个甚至更多，因此可以大大地节省用户对此设备的材料的输出，同时采用开口销连接的方式，特别是在大量安装或更换时，更能显示出这种连接方式的优越性。
